智慧空氣源熱泵+物聯網智能監控系統 |
||||
|
型號 |
HTZR-45-FT-D1-E2 |
HTZR-90-YT-D2-E3 |
HTZR-90-YT-D2-A2 |
|
|
額定電壓/頻率 |
380V/3N～50Hz |
380V/3N～50Hz |
380V/3N～50Hz |
|
|
額定制熱量/COP |
A7W45 |
35kW/3.66 |
90kW/3.69 |
88kW/3.45 |
|
名義制熱量/COP |
A-12W41 |
21kW/2.67 |
59kW/2.71 |
57kW/2.52 |
|
名義制冷量/COP |
A35W7 |
31kW/3.01 |
74kW/2.93 |
71kW/2.81 |
|
最大輸入功率/電流 |
13kW/23.5A |
37kW/75A |
36kW/68A |
|
|
系統最大運行壓力 |
4.2MPa |
4.2MPa |
4.2MPa |
|
|
制冷劑/充注量 |
R410A/14kg |
R410A/2x14kg |
R410A/2x9.8kg |
|
|
應用環境溫度范圍 |
(-30～+43)℃ |
(-30～+43)℃ |
(-30～+43)℃ |
|
|
制熱出水溫度范圍 |
(25～60)℃ |
(25～60)℃ |
(25～60)℃ |
|
|
制冷出水溫度范圍 |
(4～22)℃ |
(4～22)℃ |
(4～22)℃ |
|
|
防觸電保護類別 |
Ⅰ類 |
Ⅰ類 |
Ⅰ類 |
|
|
防水等級 |
IPX4 |
IPX4 |
IPX4 |
|
|
運行噪聲 dB(A) |
≤50 |
≤52 |
≤63 |
|
|
額定水流量 |
5.5m³/h |
14m³/h |
12m³/h |
|
|
水側壓力損失 |
≤50kPa |
≤60kPa |
≤60kPa |
|
|
水側接口尺寸 |
DN40 |
DN65 |
DN50 |
|
|
長×寬×高mm |
內機703×633×1334 外機2246×954×1211 |
3000*1100*2200 |
2100*1100*2080 |
|
|
機組重量 |
內機230Kg； 外機174Kg |
1050Kg |
830Kg |
|

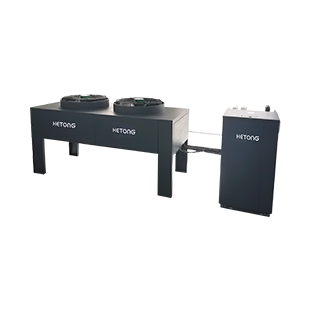

1、HTZR-45-FT-D1-E2：分體式單定頻壓縮機雙變頻風機

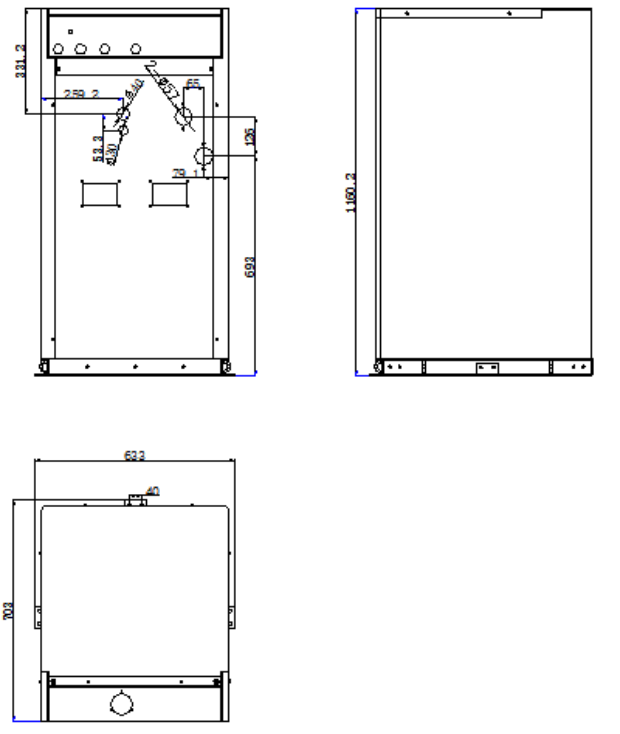

內機安裝尺寸：
外機安裝尺寸：

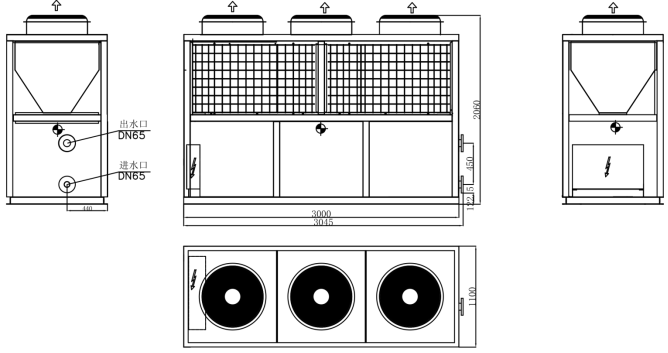

2、HTZR-90-YT-D2-E3：一體式雙定頻壓縮機三變頻風機

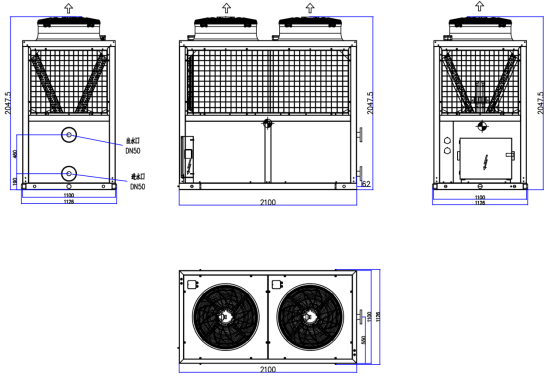

3、HTZR-90-YT-D2-A2：一體式雙定頻壓縮機雙定頻風機
